Resistansi Statik Dioda
1. Kalibrasi ohmmeter untuk memastikan simpangan jarum penunjukannya sudah sesuai sebagaimana mestinya.
2. Perhatikan penanda pada salah satu ujung diode. (jika diode tidak bertanda , buatlah tanda sendiri misalnya dengan sobekkan kertas kecil atau penanda lainnya)
3. Ukurlah resistansi diode dengan ohmmeter (lihat Gambar 3.5a), dan catat hasilnya pada Jurnal praktikum
4. Ukurlah resistansi diode dengan ohmmeter (lihat Gambar 3.5b), dan catat hasilnya pada Jurnal praktikum
2. Perhatikan penanda pada salah satu ujung diode. (jika diode tidak bertanda , buatlah tanda sendiri misalnya dengan sobekkan kertas kecil atau penanda lainnya)
3. Ukurlah resistansi diode dengan ohmmeter (lihat Gambar 3.5a), dan catat hasilnya pada Jurnal praktikum
4. Ukurlah resistansi diode dengan ohmmeter (lihat Gambar 3.5b), dan catat hasilnya pada Jurnal praktikum
2. Gambar rangkaian percobaan pada aplikasi
simulasi
[kembali] :
3. Video
Percobaan
[kembali]
Hubungkan kaki katoda pada dioda dengan kaki positif ohmmeter, dan anoda dengan kaki negatif ohmmeter, hitung resistansinya.

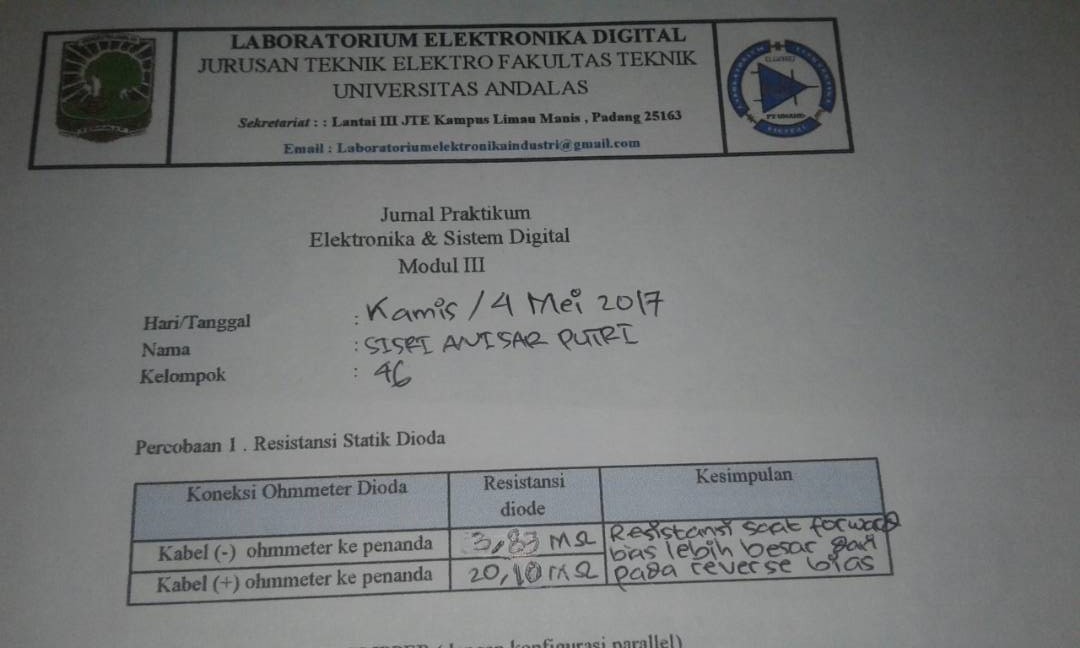

Jurnal:
Analisa :
1. Prinsip Kerja Dioda
Dioda memiliki dua prinsip kerja. yang pertama yaitu Forward bias, pada forward bias ini terminal atau kaki anoda dari dioda dihubungkan dengan tegangan yang memiliki polaritas positif dan kaki katoda dari dioda dihubungkan dengan tegangan yang polaritasnya bernilai negatif. pada forward bias dioda akan meneruskan arus yang akan melewatinya.
Prinsip yang kedua yaitu Reverse Bias, pada prinsip ini kaki anoda dihubungkan ke polaritas tegangan negatif dan kaki katoda dihubungkan dengan tegangan yang memiliki polaritas negatif. Nah, pada prinsip ini dioda aan menghentikan laju aliran arus.
Dari kedua prinsip dioda tersebut, maka dioda disebut dengan Penyearah. Disebut penyearah karena dioda hanya akan melewatkan arus pada kondisi forward bias sehingga dioda hanya akan melewatkan tegangan dengan polaritas positif di anoda dan negatif di katoda. nah, hal ini dapat dilihat pada tegangn AC yang jika dialirkan pada dioda, maka tegangan keluarannya hanya akan menghasilkan tegangan dengan polaritas positif, atau dari tegangan yang memiliki polaritas bolak balik disearahkan hanya menjadi satu polaritas.
2. Analisa Hasil yang Didapatkan
Pada percobaan terdapat nilai hambatan atau resistansi dari dioda pada saat reverse bias dan fordward bias. pada saat forward bias, nilai dari resiatansi dari dioda tidak terlalu besar, hal inilah yang membuat arus masih dapat mengaliri dioda.
nah, pada saat reverse bias, resistansi diodanya sangatlah besar, sehingga aliran arus terhambat dan tidak dapat melewati dioda tersebut.
